S11型三相卷鐵芯配電變壓器

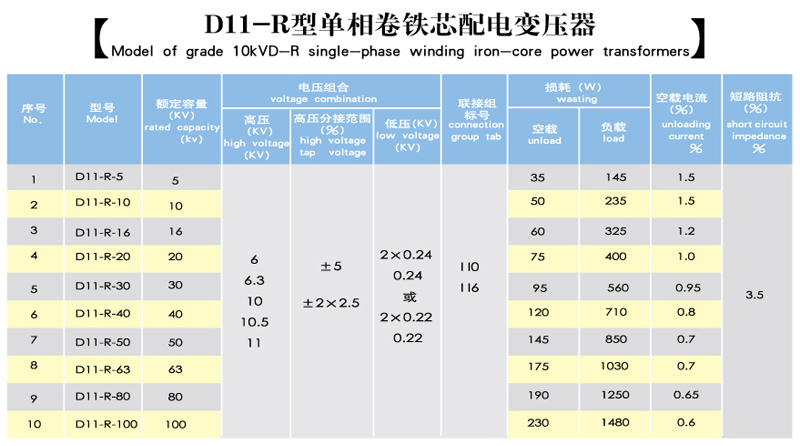

D11型單相卷鐵芯配電變壓器

一、概述
S11型三相卷鐵芯變壓器、D11型單相卷鐵芯變壓器有獨特的結構優勢，它與傳統的疊片式鐵芯變壓器相比，具有重量輕、空載損耗小、噪音低、機械和電氣性能優越，在今后的電網建設與改造中，大量推廣應用卷鐵芯變壓器，不但節能效果顯著而且節省發電容量、減少燃料消耗，有利于減少環境污染。
二、結構特征
1、硅鋼片連續卷繞、鐵芯無接縫，大大減少了磁阻，空載電流減少了70%左右，提高了功率因數，降低了電網線損，改善了電網的供電品質。
2、連續卷繞充分利用了硅鋼片的取向性，與S9型產品相比，同容量產品空載損耗降低了30%以上。
3、卷鐵芯經退火工藝處理后，其導磁性能可恢復到機加工前的原有水平。
4、卷鐵芯結構構成自然緊固狀態，無須夾件緊固，避免了因鐵芯夾緊力所帶來的鐵芯性能惡化、損耗增加。
5、卷鐵芯自身是一個無接縫的整體，且結構緊湊，在運行時的噪音較疊片式鐵芯相比降低6-10dB保護了環境，很適合于建筑物內和生活區安裝使用。
6、卷鐵芯變壓器鐵心采用損耗小的優質硅鋼片，不需要沖剪，且無沖孔，消除了傳統鐵心的橫向、縱向接縫，減少了磁阻和損耗。同時，卷鐵芯變壓器充分利用了硅鋼片的取向性，消除了因磁路和硅鋼片取向不一致所增加的損耗，且降低了噪聲，屬更新?lián)Q代的綠色、環保、節能型產品。
