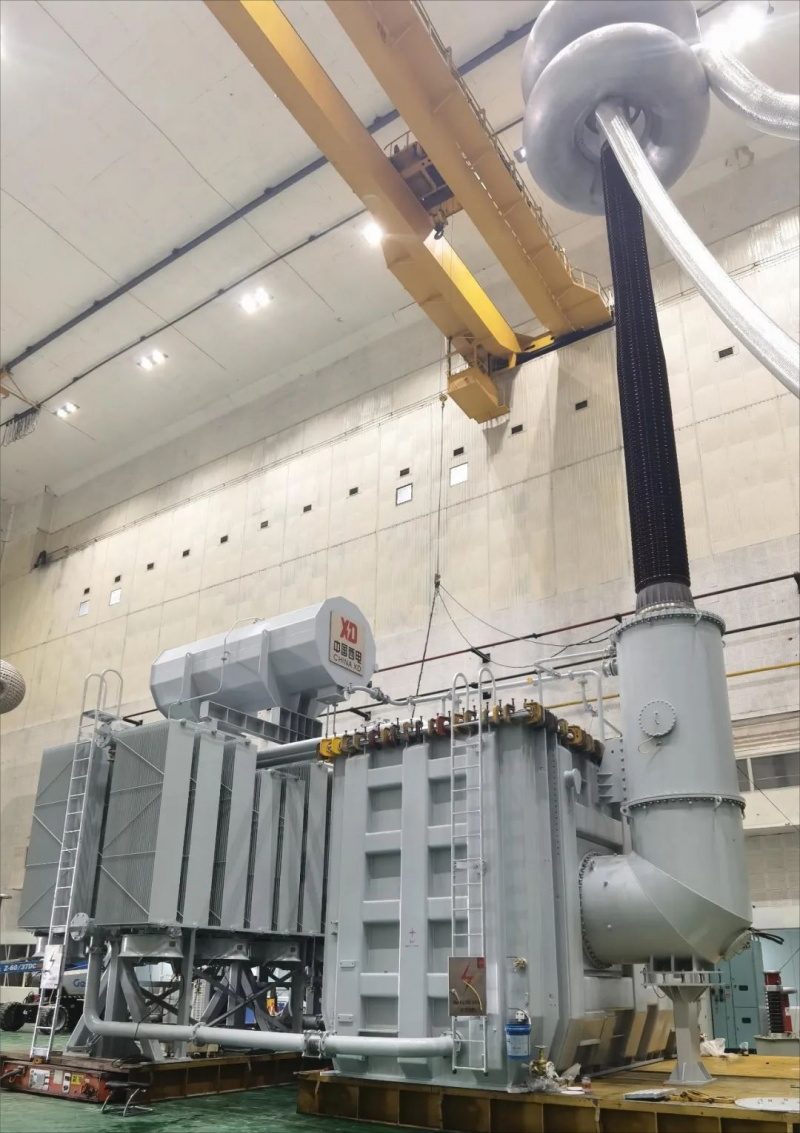

該產品是西電西變自主研制的低噪聲、低振動320MVar 1000kV特高壓并聯電抗器。通過開展1000kV雙柱結構并聯電抗器電氣優化、減小振動技術、降低噪聲技術、產氣問題的研究，對鐵心大餅、磁分路的結構進行優化設計，改進鐵心和線圈的壓緊工藝，增強了鐵心整體剛度，降低了電抗器的振動和噪聲，提高了產品的可靠性。產品具有損耗低、無局部過熱、振動小、噪聲低、局放小等特點。
申請受理發明專利1件。技術性能指標達到國際領先水平。
產品用途
并聯電抗器是交流網路中不可缺少的重要設備，用來補償線路充電容量，抑制輕負荷時線路末端電壓的升高，并抑制操作過電壓，對穩定系統安全運行起著重要的作用，在遠距離輸電系統更起著關鍵作用。隨著電力行業的不斷發展，發展特高壓輸電技術既能滿足持續增長的電力需求，也能提高電網的安全穩定水平，實現大功率的中、遠距離輸電，對于支撐國民經濟持續發展起著重要作用。目前，只有少數國家輸電設備的電壓等級達到了1000kV。
該產品是西電西變依托國家電網公司“張北-勝利特高壓交流工程勝利1000kV擴建工程”設計制造的低噪聲、低振動1000kV、320Mvar并聯電抗器。根據企業前期1000kV并聯電抗器現場運行經驗，并結合該工程的實際情況，對產品結構進行優化升級，進一步提升產品技術性能和運行可靠性。
產品結構
該產品鐵心采用雙柱加兩旁軛結構。繞組線圈優化結構，降低繞制加工難度。器身采用新型壓緊結構，保證可靠壓緊。通過仿真計算，合理設計主絕緣和端部絕緣結構，保證器身各部位的電場強度以及安全裕度與前期已驗證過的工程基本相當。引線線圈首端采用成熟的1000kV出線裝置引出。優化柱間引線屏蔽管的絕緣結構，對支架進行加強。油箱為桶式平箱蓋結構，整體為長方體，油箱外壁設有豎直和水平方向槽形加強筋。冷卻方式為油浸風冷，散熱器為分體式布置，集中散熱，散熱器下設有底吹式風機；儲油柜放置在散熱器框架上。
技術特點及創新點
01 電氣方案得到改進優化：在原320Mvar 1000kV并聯電抗器基礎上，深入研究，對本項目電氣方案進行優化升級，早期雙柱結構特高壓并聯電抗器，其線圈形式復雜，繞制困難。
02 壓緊力分布更均勻振動?。弘娍蛊麒F心是產生振動、噪聲的根源，本項目采用陶瓷墊塊、優化鐵心結構及壓緊系統，鐵心壓緊系統在中心單點壓緊的基礎上，增加四個拉螺桿壓緊鐵軛，使鐵心和線圈的壓緊力分布更均勻，從源頭減小振動。
03 有效避免運行中產氣：對320Mvar 1000kV并聯電抗器本體而言，電抗器容量大、漏磁大，內部結構件容易因漏磁產生局部電位差，研究可靠的接地結構可有效避免因電位差引起的環流、放電等問題，降低設備產氣風險。
04 產品運行安全可靠性高：優化高壓升高座集氣管結構，減小升高座集氣量，提高氣體繼電器響應速度，提高產品運行安全可靠性。
