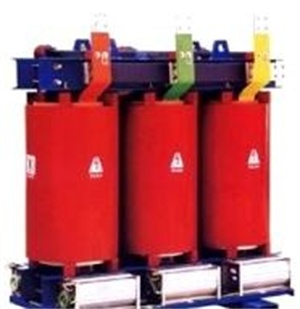

一：產品簡介   SCB10干式變壓器可作為油浸式配電變壓器的更新?lián)Q代產品，是各類干式變壓器中性能最優的產品，另外SCB10干式變壓器特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、實驗室、車站、碼頭、機場、組合變電站等重要場所

二：執行標準

1.GB1094.11—2007干式電力變壓器

2.GB/T10228-2008干式電力變壓器技術參數和要求

3.GB/T17211—1998干式電力變壓器負載導則

4.GBl094.10-2003電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙

5.JB/T10008-2004 6~500kv級變壓器聲級

6.JB/T56009—1998干式電力變壓器產品質量分等

三：型號參數

SCB10干式變壓器(SCB10變壓器)的容量為30KVA-2500KVA,我工廠接受更高容量產品的定制。

同時按照電壓等級劃分：常見的高壓可選擇35KV，10KV，6KV(一般每個等級還可分為幾檔)

低壓側電壓可選擇10KV，6KV，0.69KV，0.4KV等特殊要求，可定制升壓變壓器

四：性能特點

1、低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞制的圓筒式結構；高壓繞組采用分段多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
2、可配置低噪音的風冷裝置，通過溫控器對風扇的起動和關閉可以自動控制，由此可以使變壓器增容40％運行。
3、通過埋入低壓繞組的感溫元件和傳感系統，根據設定值來啟動、關閉風機或報警、跳閘起到保護變壓器的作用。
4、變壓器配置IP20使直徑＞=12mm的異物不會進入罩殼內，配置IP23，它同時還可以防止與垂直成<60°角度的水淋入。保護罩能有效地防止小動物進入罩內而引起的短路停電等事故，也保障人身安全。
5、SC(B)10　空載損耗比GB／T10228-1997組I標準值下降10％
負載損耗比GB/T10228-1997標準值下降15％
SC(B)10空載損耗比GB／T10228-1997組1標準值下降20％
負載損耗比GB/T10228-1997標準值下降15％

五：結構特點

鐵芯：鐵芯選用進口優質冷軋硅鋼片，全料接縫結構，芯柱采用F級無維粘綁扎，鐵芯表面采用絕緣樹脂漆密封防潮防銹，降低了空載損耗，空載電流和鐵芯噪聲，夾件和緊固件經特殊表面處理，使產品外觀質量有了進一步提高執行標準。

繞組：有以下幾種:(1)纏繞式 (2)環氧樹脂加石英砂填充澆注 (3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) (4)多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3,因?yàn)樗苡行У姆乐節沧⒌臉?shù)脂開裂,提高了設備的可靠性)
高壓繞組：一般采用多層圓筒式或多層分段式結構
低壓繞組：一般采用層式或箔式結構

六：技術參數

額定容量 (kVA)	電壓組合(kV）			聯結 組 標號	短路 阻抗 (%)	損耗(kW)		空載電流 (%)	重量 (kg)	外形尺寸 長(L)×寬(B)×高(H)	保護外殼尺寸 長(L)×寬(B)×高(H)
	高 壓	分接 范圍	低 壓			空 載	負 載
30	11 10.5 10 9.5 9	±5% 或 ±2× 2.5%	0.4	Yyn0	4.0	0.195	0.71	2.5	340	780×450×790	900×900×1080
50						0.275	0.950	2.2	430	840×450×855	1000×900×1150
80						0.375	1.385	2.1	560	900×600×885	1060×1000×1180
100						0.405	1.580	1.9	720	920×600×900	1080×1000×1200
125						0.475	1.895	1.8	830	980×600×960	1140×1000×1260
160						0.550	2.140	1.8	940	1040×710×1000	1240×1050×1300
200						0.630	2.540	1.6	1250	1070×710×1200	1270×1050×1450
250						0.730	2.770	1.5	1450	1140×710×1245	1340×1050×1550
315						0.890	3.485	1.4	1600	1180×710×1300	1360×1050×1600
400						0.990	4.010	1.4	1980	1380×960×1425	1540×1150×1720
500						1.175	4.910	1.3	2300	1400×960×1515	1570×1150×1810
630						1.360	5.910	1.3	2570	1440×960×1595	1610×1150×1900
630				Yyn0  或 Dyn11	6.0	1.315	5.995	1.2	2550	1500×960×1405	1660×1150×1700
800						1.540	6.990	1.2	2810	1560×960×1575	1680×1150×1870
1000						1.790	8.170	1.1	3210	1640×960×1685	1750×1200×1980
1250						2.115	9.750	1.1	3400	1700×1255×1815	1850×1400×2120
1600						2.480	11.800	1.0	4150	1800×1255×1980	1920×1400×2280
2000						3.360	14.535	0.9	5600	1940×1255×2110	2050×1450×2420
2500						4.050	17.270	0.8	6300	2060×1255×2350	2170×1450×2750

注:表中重量及外形尺寸數據僅供參考,若有更改恕不另行通知。

七：售后承諾

變壓器均符合各項國家標準（需要相關資質證明請聯系我們）。產品實行終身保修，無論何方原因造成的設備缺陷、部件損壞、我方先進行現成服務服務并提供相關配件。確認是用戶造成設備損壞的再進行相關事宜討論。

我方承諾，接到用戶現場服務同質，立即給予回復，保證24小時內派相關人員到達現場。

品質專業，值得信賴！

八：訂貨須知

a:額定容量

b:高低壓額定電壓

c:聯結組標號

d:阻抗電壓

e:分接范圍

f:頻率

g:其它（特殊）要求

關于SCB10干式變壓器的型號，參數，價格等任何問題，請來電咨詢！

變壓器有下列情況之一者，應立即停下檢修：

a. 變壓器內部聲響很大，很不均勻，有爆裂聲劈啪聲等異常噪音。

b. 在正常冷卻條件下,變壓器溫度不正常并不斷上升。

c. 套管接線板和絕緣件有嚴重破損和放電痕跡。

d. 線圈端部有爬電現象及出現焦臭氣味和冒煙現象。
