近日，工信部、國家發改委、財政部、國家市場監督管理總局聯合發布2021年度智能制造示范工廠揭榜單位和優秀場景名單。中國西電集團所屬1家企業入選年度智能制造示范工廠揭榜單位名單、3家企業入選年度智能制造優秀場景名單。本期分享西電西變?nèi)嵝灾圃熳鳛橹悄苤圃靸?yōu)秀場景，圍繞精益管理、產線優化等方面取得的實效。
近年來，西電西變通過持續推進部件線生產作業模式，推進工位制、流產線建設，建立總分日的計劃體系，合理地布置周期。以焊接工作量大的箱壁工位為實現機器人的關鍵工序進行總體的數字化生產改造，來實現產線的柔性配置，針對變壓器油箱箱壁分片部件的焊接加工，形成人工組對、點焊、智能物流轉運、多臺五軸焊接機器人+人工補充焊接柔性加工單元，形成人工快速組對點固+機器人主焊接+人工協助的流水焊接模式。
三維圖紙確認流程管理提高效率
針對變壓器油箱三維圖紙?jiān)O(shè)計，在PLM系統中采用個體設計系統上傳的小程序來完成三維圖紙從研究院到焊接機器人終端的傳輸，縮短三維模型的確認時間，制定了相應改善流程并落地實施，提高三維模型的使用效率，簡便了生產端的前預制時間。
柔性配置與智能制造、數字化相融合
在精益管理改善提升的基礎上，持續推進智能制造支撐系統（MES）的實施和優化，實現精益管理與智能制造、數字化的融合。過去油箱的傳統生產模式為：油箱板材下料—板材埋弧焊拼焊—單片鉚焊—油箱組立焊接—整體噴砂—整體噴漆，這種模式在多品種及多訂單時，則出現產線不均衡的情況，若產品結構變化時，后工序整體涂裝的壓力更加明顯。西電西變變壓器油箱分片部件柔性制造生產線，有效解決了產品結構頻繁變化給生產帶來的影響。

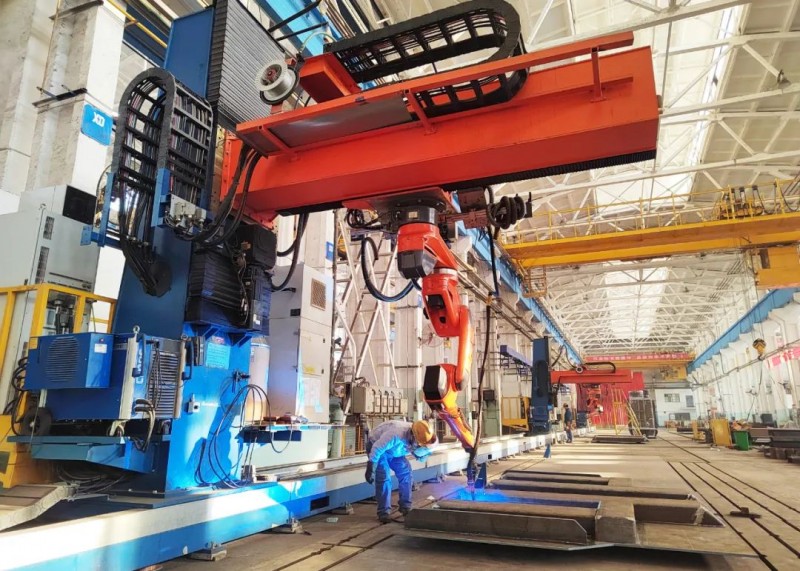

一是設備取代人工劃線定位。此前在進行焊裝工藝時，由鉚工按照圖紙?jiān)谙浔?、箱蓋、箱底上定位標識各個零部件位置，該過程需要較高的專業技能和豐富的實際操作經驗，對操作人員要求較高。而在新設計的產線中，定位標識采用激光設備進行劃線標識，鉚焊工位工人只需按照標識好的位置進行安裝，大大減輕了工人的工作強度。焊接機器人具有紅外識別+激光識別+熔池檢測的跟蹤功能，可保證大型件關鍵加工部位的精度和焊縫的自動檢驗，如檢測不合格則會自動預警，避免了人為差錯。
二是建立基于智能物流設備的流動式工位。此前，冷作車間的箱壁、附件等零部件主要依靠行車吊運、翻轉，因?yàn)樾熊嚨氖褂妙l率高，且配合一個工位生產時，其他工位只能等待，一定程度上降低了工作效率，同時大件的頻繁起吊易發生安全事故。在新設計的產線中，箱壁等大件采用移動式工裝平臺來固定，并通過智能RGV穿梭車進行轉運，這樣工裝平臺與箱壁等大件被一起轉運至下個工位，從原來的固定式工位改變?yōu)榱鲃?dòng)式工位，讓自動焊接設備的焊接作業更加高效。
三是持續優化生產工藝體系。焊接采用“人工組對+設備焊接+人工補充”的工藝，操作人員專門進行箱底、箱壁、箱蓋的組對，再由焊接機器人進行焊接。單片箱壁、箱蓋、箱底采用先部分后整體的工藝思路，降低了操作難度的同時，提高了生產效率。
四是持續開展精益班組建設。以推進油箱箱壁部件產線的持續優化、工位計劃、面向工位的機器識別能力及高技能的機器人操作者為重點，開展精益班組和大師工作室建設，為變壓器油箱分片部件柔性制造生產線培育更多高技能操作者，促進產品質量提升和如期履約。
